Locomotive diesel CFD Type TRIAX à traction électrique

Locomotive diesel CFD Type TRIAX à traction électrique

Locomotive à bogie diesel électrique - 3 essieux moteurs articulés

La locomotive TRIAX avec son système d'essieux articulés innovant en fait le chaînon manquant entre véhicules à essieux et véhicules à bogies. Dotée d'une transmission diesel électrique, la locomotive TRIAX avec ses trois essieux, s'inscrit naturellement dans les courbes les plus serrées grâce à ses deux essieux d'extrémités articulés (système passif ou actif) Sa motorisation d'une grande puissance et son architecture en fait un véhicule ultra-polyvalent, capable de tracter de fortes charges en triage ou des convois plus réduits en ligne dans l'encombrement d'un locotracteur de manoeuvre.

Présentation

Développé en interne depuis plus de 10 ans, confirmé par la réalisation d'un prototype fonctionnel, le concept TRIAX est la réponse de CFD pour concilier effort de traction, compacité et comportement dynamique en voie. Chaque essieu dispose d'un moteur de traction dédié lui conférant de solides performances tant au décollage qu'à grande vitesse.

Profil Locomotive TRIAX
Profil Locomotive TRIAX

Le système d'articulation des essieux conçu par CFD permet d'assurer un passage dans des courbes très serrées sans endommager la voie et d'atteindre des vitesses élevées (90 km/h ou plus) tout en conservant une bonne stabilité en lignes droites, en courbes ou sur les appareils de voie. La configuration du TRIAX est telle que les essieux présentent dans les courbes un angle minimal avec le rail : L'essieu central est fixe par rapport au châssis. Chaque essieu extrême est solidaire d'un bissel qui peut pivoter par rapport au châssis de bogie.

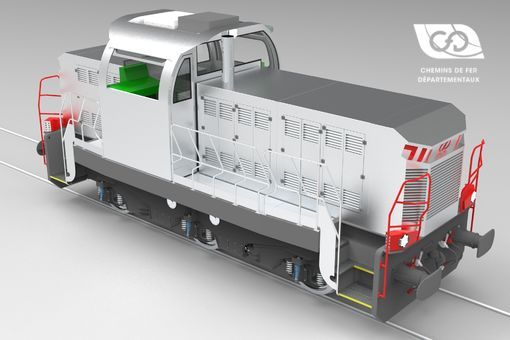

Vue en perspective Locomotive CFD TRIAX

Vue en perspective Locomotive CFD TRIAX

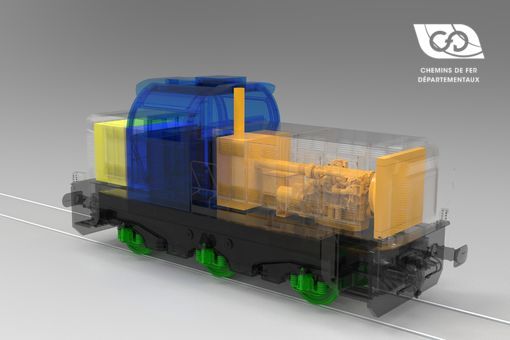

Architecture Locomotive CFD TRIAX

Architecture Locomotive CFD TRIAX

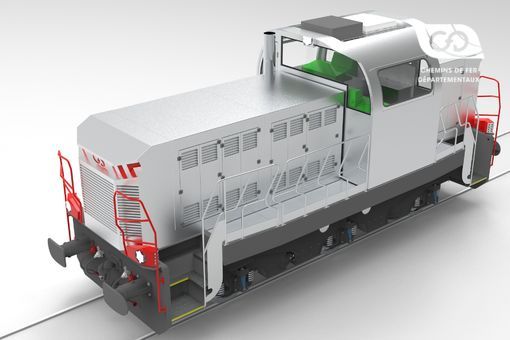

Vue en perspective Locomotive TRIAX

Vue en perspective Locomotive TRIAX

Vue de face Locomotive CFD TRIAX

Vue de face Locomotive CFD TRIAX

Contrôle de l'orientation des essieux

L'orientation du bissel est réalisée par un vérin qui positionne l'essieu en fonction de la courbe de la voie : C'est le guidage actif (Système installé en option). Le calcul de l'orientation idéale du bissel en fonction de la voie est alors réalisé par un processeur suivant un logiciel développé par CFD utilisant les informations en provenance de différents capteurs. En cas d'absence (ou de défaillance) du système d'orientation du guidage, un dispositif mécanique positionne correctement les bissels : C'est le guidage passif.

Chaîne de traction

Ce véhicule est dessiné autour de la chaîne de traction à moteurs à courant continu de CFD. La chaîne de traction DC alimente chacun des trois moteurs de traction (un par essieu). Le système est d'une grande simplicité et permet des efforts au décollage exceptionnels. La simplicité des composants, leur robustesse et leur facilité de maintenance rendent cette solution idéale pour les opérations en milieux sévères ou dans les zones isolées. La gamme de moteurs de traction est issue de séries de locomotives à courant continu déjà éprouvées. Des versions hybrides avec stockage d'énergie embarqué et captage de courant sur la caténaire pourront être également proposées prochainement.

  • jusqu'à 24,5 t (240 kN) d'effort de traction au décollage
  • 20 à 22 t par essieu
  • Gabarit EN 15273-2
  • Puissance diesel de 540 à 840 CV / 400 à 620 kW
  • Vitesse maximale de 90 km/h ou plus
Performances
TechnologiesCourant continu
Moteurs de traction3 x CFD DC C62 ou équivalent
Puissance des moteurs de traction3 x 300 kW
Motorisation dieselCAT ou VOLVO
Solutions possibles notamment avec moteurs
CUMMINS, LIEBHERR, DEUTZ, MTU, JOHN DEERE, SCANIA ou autres.
Effort au décollage24,5t (240 kN)
Tableau de performance

Limitation de puissance

Chacun des moteurs de traction est dimensionné pour une puissance de sortie de 300 kW en continu. La limitation en puissance de la machine est donc liée à la puissance du moteur diesel qui entraîne la génératrice. Cela se traduira surtout par un échauffement plus faible des moteurs lors des phases de traction et une tenue dans le temps exceptionnelle.

Cabine de conduite

La cabine de conduite a été développée pour être montée indifféremment sur les locomotives TRIAX ou BB avec un design offrant une excellente visibilité depuis le poste de conduite. Elle est équipée d'une climatisation et d'un chauffage fonctionnant au carburant diesel permettant de réchauffer le moteur diesel avant son démarrage par temps froid. Les fenêtres latérales sont issues d'un concept innovant permettant leur glissement dans la toiture de la cabine. L'ouverture dégagée permet au conducteur de pouvoir regarder largement au dehors de la cabine et aux alentours de la machine. Une solution classique avec des demi-fenêtres coulissantes est disponible également.

Diagramme Locomotive TRIAX CFD
Diagramme Locomotive TRIAX CFD

EQUIPEMENTS

RESERVOIR CARBURANT
1000 ou 1500L
PRODUCTION D'AIR COMPRIME
1800 L/min ou 3600 L/min @ 10 bar
SYSTÈMES DE FREINAGE
Pneumatique UIC (+ Rhéostatique en option)
OPTIONS
GPS
Télécommande
Anti-enrayage
Anti-patinage
Freinage rhéostatique
Chaudière cabine
Equipements de signalisations
Attelage automatique
Tampons crash
La liste des équipements n'est pas exhaustive. D'autres informations sont disponibles sur demandes. Utilisez le configurateur pour trouver votre machine parmi notre gamme de locomotives neuves et engins d'occasions.
