Locomotive BB 1400H

Locomotive BB 1400H

1979

Ces locomotives BB comportent deux moteurs diesel d'une puissance unitaire de 720 chevaux, qui entrainent chacun un bogie par l'intermédiaire d'une boîte powershift CFD à 2 vitesses et 2 gammes.

Un troisième diesel pour la marche lente

Elles disposent également d'un troisième diesel de 95 chevaux qui entraînait une marche lente par l'intermédiaire d'un moteur hydrostatique flasqué sur la boîte de vitesse powershif CFD.

Locomotives BB 1400H TSO
Locomotives BB 1400H TSO

Caractéristiques générales

Diagramme de la locomotive BB 1400H
Diagramme de la locomotive BB 1400H

Caractéristiques générales BB 1400H

Caractéristiques générales BB 1400H
CaractéristiquesValeurs
Poids total80 tonnes
Longueur15040
Entraxe des pivots de bogies8200
Empattement des essieux d'un bogie2400
Diamètre des roues1050
Rayon mini d'inscription en courbe70 mètres
Vitesse maxi92 km/h
Effort à la jante24 tonnes
Diesels : 2x MTU de 715 hp1430  chevaux
2 ConvertisseursBorg Warner 18 pouces
2 Boite de vitesses à 2 gammesCFD powershift
4 PontsCFD rapport 6,26
Groupe hydrostatique de marche lente95 chevaux

Courbe de puissance

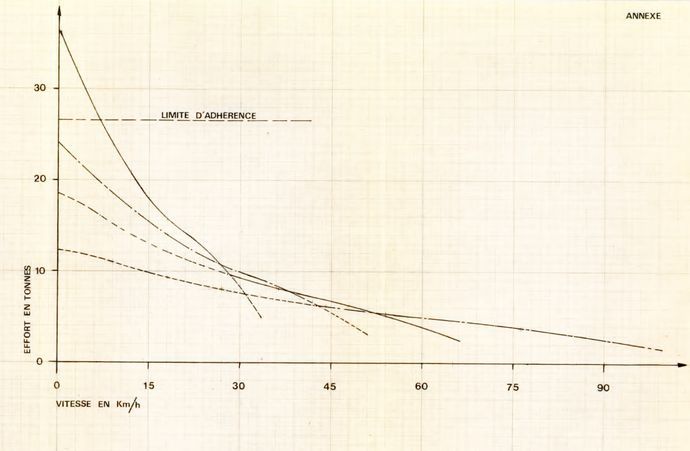

Courbe de traction BB 1400H
Courbe de traction BB 1400H

Caractéristiques spécifiques
