Locomotive BB 433

Locomotive BB 433

Locomotive bi-moteur équipée de deux boîtes de vitesses Asynchro qui entrainent les ponts inverseurs par l'intermédiaire de cardans. Chaque pont inverseur entraine l'autre essieu du bogie par l'intermédiaire de bielles.

Une conception bi-moteur brevetée

La disposition en bi-moteur permet de ne pas avoir de rupture de traction lors des changements de vitesses qui ne sont pas effectuée en même temps sur les deux boîtes. Une roue libre CFD placée en sortie de boîte permet d'effectuer le changement de vitesse alors que la locomotive est en déplacement.

BB 433 à Montmirail
BB 433 à Montmirail

Caractéristiques générales

Diagramme BB 433
Diagramme BB 433

Caractéristiques techniques

Caractéristiques BB 433
CaractéristiquesBB 433Variante BB 400
VoieNormaleMétrique
Poids total56 tonnes44 tonnes
Longueur1174010760
Entraxe des pivots de bogies55004850
Empattement des essieux d'un bogie20002000
Diamètre des roues860860
Rayon mini d'inscription en courbe50 mètres50 mètres
Vitesse maxi56 km/h45 km/h
Effort au crochet (limité par l'adhérence)18 tonnes16 tonnes
2 Diesels puissance globale440 à 540 hp414 hp
2 CoupleursFerodoFerodo
2 Boites de vitessesCFD Asynchro 7 vitessesCFD Asynchro 8 vitesses
2 Ponts inverseursCFDCFD

Courbe de puissance

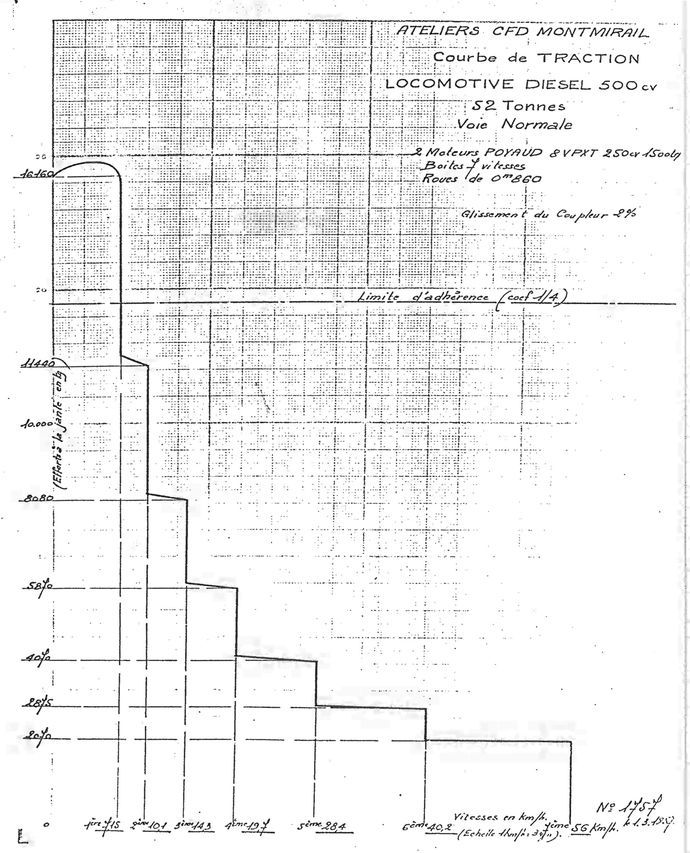

Courbe de traction BB 433
Courbe de traction BB 433
