Le matériel roulant des CFD

Le matériel roulant des CFD

La composition du matériel

La composition générale du matériel roulant ne concerne que le matériel commandé par les C.F.D. pour leurs réseaux concédés. Le matériel pris en charge pour l'exploitation des réseaux dont la Compagnie reçut l'affermage était celui en service sur ces derniers.

A quelques exceptions près, ils conservèrent leur numérotation. Seul, le sigle C.F.D. fut substitué au sigle initial. Ce matériel ne fit généralement pas l'objet de mutations sur les autres réseaux de la Compagnie, où ils n'auraient pas toujours pu circuler sans subir de modifications. Inversement, divers engins moteurs, locomotives, tracteurs et surtout autorails des réseaux concédés vinrent quelquefois renforcer ceux des lignes affermées, arrivant à limite d'usure, notamment en Dordogne et en Ardèche.

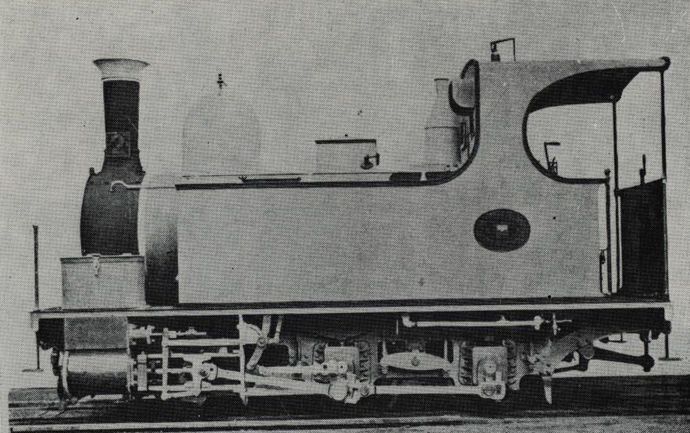

Locomotive 030 Saint-Léonard type Indre-et-Loire n° 2. (Collection J.-C. RIFFAUD)
Locomotive 030 Saint-Léonard type Indre-et-Loire n° 2. (Collection J.-C. RIFFAUD)

L'effectif maximum atteint par les engins tracteurs et le matériel remorqué fut de 193 locomotives, 17 tracteurs, 83 automotrices, 25 remorques, 398 voitures, 187 fourgons et 3 097 wagons à marchandises.

Il faut noter que l'ensemble du matériel C.F.D. était à tamponnement central et, attelage à double palonnier. Seul le matériel du réseau Corse faisait exception à cette règle et était doté de l'attelage central sous le tampon.

Locomotive 031 type Yonne, Couillet n° 11, au dépôt d'Egreville (Seine-et-Marne). (Collection « M.T.V.S. »)
Locomotive 031 type Yonne, Couillet n° 11, au dépôt d'Egreville (Seine-et-Marne). (Collection « M.T.V.S. »)

La traction CFD

Les premières locomotives CFD

Les locomotives du début, abstraction faite de celles de Port-Boulet à Châtellerault furent des 031 à essieu radial arrière, inspiré des modèles en usage sur les lignes d'Hermès à Beaumont et d'Anvin à Calais et adoptées par la Société Générale des Chemins de Fer Économiques (S.E.) : ce fut le type Yonne, dont le modèle Corse fut l'extrapolation.

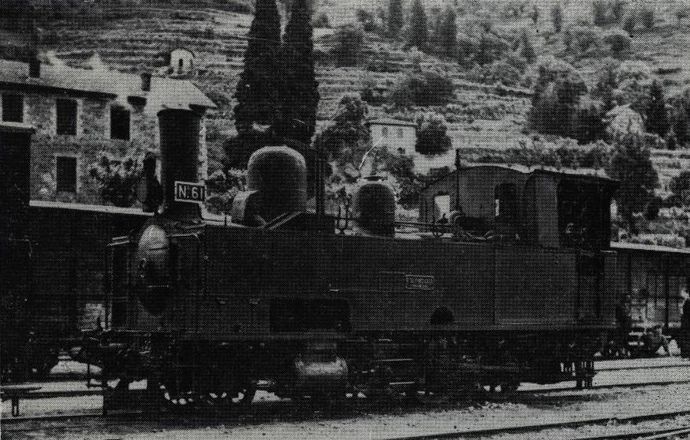

Locomotive 130 Fives-Lille type IG, n° 61, en gare du Cheylard (Vivarais). (Collection M. RIFAULT)
Locomotive 130 Fives-Lille type IG, n° 61, en gare du Cheylard (Vivarais). (Collection M. RIFAULT)

Afin de rendre leur marche non offensive pour la voie, dans les courbes, la Compagnie fit étudier, en 1889, par la S.A.C.M., un prototype 130 dont l'essieu porteur, reporté à l'avant, devint directeur, et où la boîte radiale fut abandonnée au profit du bissel. La Compagnie resta fidèle à ce type de locomotive, qu'elle fit reproduire par divers constructeurs, avec les variantes nécessaires à leur adaptation aux caractéristiques de chaque réseau.

Locomotive « Travaux » 030 Couillet n° 12 modernisée à Ferrière-d'aunis (Charentes). (Collection « Vie du Rail », cliché DEBRUN)
Locomotive « Travaux » 030 Couillet n° 12 modernisée à Ferrière-d'aunis (Charentes). (Collection « Vie du Rail », cliché DEBRUN)

Une utilisation massive des machines Mallet par les CFD

Mais ce qu'il faut surtout remarquer, c'est que les C.F.D. furent la seule compagnie française à utiliser les machines Mallet d'une manière intensive. Le prototype fut étudié en 1889 simultanément avec le prototype 130 par la S.A.C.M. Essayé sur diverses lignes, il fut affecté en Seine-et-Marne et reproduit à neuf exemplaires. Un type plus puissant, toujours à deux groupes de ceux essieux, fut mis au point en 1892 peur la Corse, et ce modèle proliféra jusqu'en 1932, époque où vingt-deux machines étaient en service sur ce réseau.

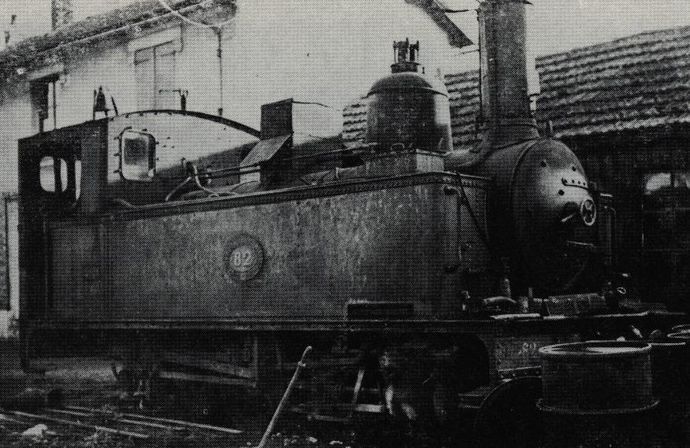

Locomotive 030 Pinguely type « Indre », n° 82, à Egreville (Seine-et-Marne). (Cliché M. RIFAULT)
Locomotive 030 Pinguely type « Indre », n° 82, à Egreville (Seine-et-Marne). (Cliché M. RIFAULT)

Pour gravir les rampes de 30 et de 32,5 %0 du réseau du Vivarais, c'est encore le système Mallet qui eut la faveur de la Compagnie qui commanda à la S.L.M. à Winterthur un prototype à deux groupes de trois essieux moteurs. Ce prototype fut suivi de sept unités semblables et de six unités légèrement différentes construites de 1927 à 1931 par la S.A.C.M.

Un type original de Mallet destinées aux trains accélérés de la ligne centrale du Vivarais vit le jour en 1908. A deux groupes de deux essieux mais doté d'un bissel avant, il compta cinq unités.

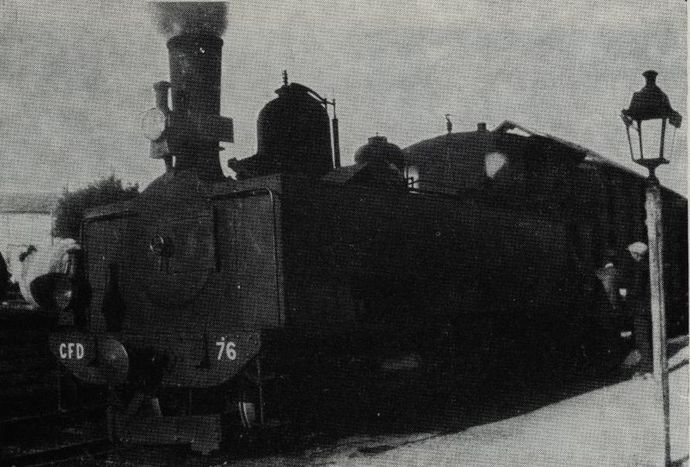

Locomotive 130 Cail type IG, n° 76, à Surgères (Charentes). (Collection « Vie du Rail », cliché DEBRUN)
Locomotive 130 Cail type IG, n° 76, à Surgères (Charentes). (Collection « Vie du Rail », cliché DEBRUN)

L'invention de la Boite Asynchro par les CFD

Une autre remarque importante concernant la traction doit être faite : c'est l'impulsion donnée par M. Pierre Zens à l'avènement de la traction diesel par locotracteur. Dès 1949, il mit au point la célèbre boîte Asynchro qui se révéla être l'une des meilleures transmissions mécaniques de puissance, ce ne sont pas les conducteurs de la locomotive 80001 qui remorqua régulièrement les express entre Caen et Paris qui affirmeront le contraire. Un nombre important d'engins furent ainsi construits et suppléèrent les locomotives à vapeur trop dispendieuses.

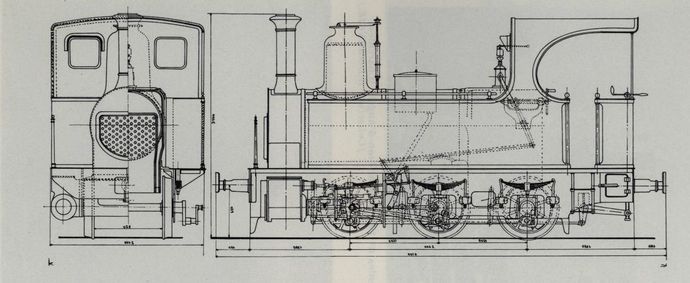

Plan de la locomotive 030 type Indre-et-Loire
Plan de la locomotive 030 type Indre-et-Loire

La Compagnie CFD et les Etablissements Billard

Il faut également citer la collaboration de la Compagnie avec les Etablissements Billard à Tours afin de réaliser une automotrice confortable et rapide pour assurer les transports voyageurs en remplacement des trains vapeurs. Là encore, les résultats furent probants : la naissance de l'automotrice A80D et de ses dérivés qui équipèrent tous les réseaux de la compagnie en atteste la réussite.

Plan de la locomotive 031 type Yonne
Plan de la locomotive 031 type Yonne

Le matériel remorqué CFD

La particularité du matériel C.F.D. voyageurs réside surtout en l'adoption par la Compagnie du type de voitures à portières latérales et compartiments. Un seul réseau faisait exception à la règle : celui de Seine-et-Marne où le Département avait exigé des voitures à plates-formes extrêmes et à couloir central. Les C.F.D. adoptèrent très rapidement le matériel à boggies, la voiture prototype ayant été essayée sur la première ligne alors à peine inaugurée.

Ce genre de matériel était excellent, tant par son confort que par son inscription dans les courbes de faible rayon.

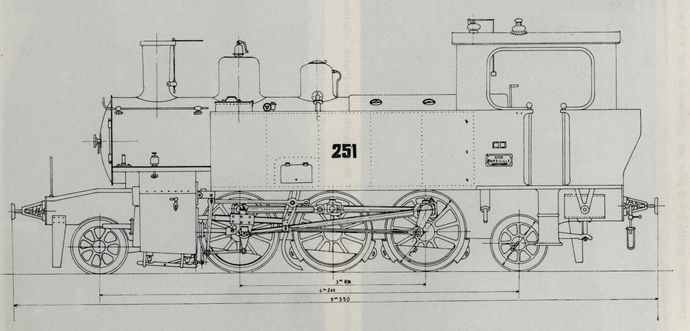

Plan de la locomotive 131, prototype Fives-Lille (Echelle 1/60° - Dessins J.-P. SOUDET)
Plan de la locomotive 131, prototype Fives-Lille (Echelle 1/60° - Dessins J.-P. SOUDET)

Par la suite, la Compagnie s'attacha à moderniser son matériel par la mise en service des voitures à double suspension, puis par les dernières nouveautés en la matière : les voitures à compartiments desservis par couloir latéral. Ces derniers types de véhicules furent mis en service en Corse et sur le réseau du Vivarais.

Pour le matériel marchandises, à l'exception des premières unités pénalisées par la faiblesse de la voie, la charge utile était dès l'origine fixée à 10 tonnes. Très rapidement, la Compagnie fut amenée à concevoir un type unifié pour ses wagons, d'autant plus que de nombreuses mutations de cette catégorie de matériel eurent lieu, afin de faire face aux besoins pressants de certains réseaux, telle la ligne de Montereau à Château-Landon, pour la desserte de la sucrerie de Souppes.

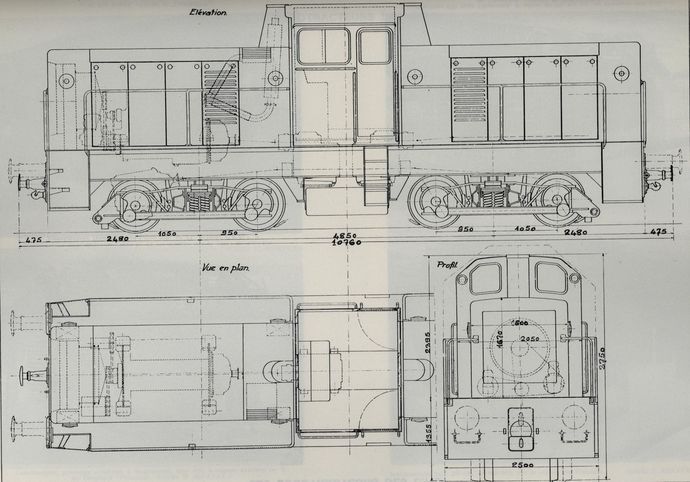

Plan du locotracteur C.F.D. type BB 400. (Echelle 1/45° - Dessin C.F.D.)
Plan du locotracteur C.F.D. type BB 400. (Echelle 1/45° - Dessin C.F.D.)

De type classique, il comportait la gamme habituelle (couverts, tombereaux, plates-formes ordinaires ou à traverse mobile, grues roulantes) et était équipé, pour les véhicules freinés, d'une guérite ou d'un siège pour serre-frein. Une seule série (Lv) fut dotée d'une caisse métallique : elle se trouvait sur le réseau Corse.

De nombreuses modifications furent apportées au matériel, comme la pose d'un troisième essieu pour le transport des charges lourdes, la pose du frein à vide ou la transformation des caisses.

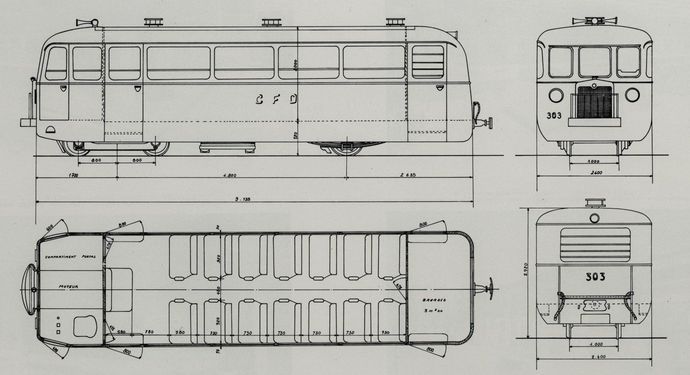

Plan de l'automotrice De Dion, types NC-ND (Echelle 1/60° - Dessin DAVID)
Plan de l'automotrice De Dion, types NC-ND (Echelle 1/60° - Dessin DAVID)

La reconversion de la Compagnie CFD

Après quatre-vingts années d'exploitation ferroviaire intensive, la Compagnie C.F.D. s'est reconvertie dans la construction d'engins tracteurs. Elle est devenue la spécialiste de la construction d'engins ferroviaires « sur mesure » et même à l'unité. En outre, son service après-vente, unique en son genre en Europe, lui permet d'élargir son champ d'action à l'exportation, en apportant toute sécurité à l'acquéreur.

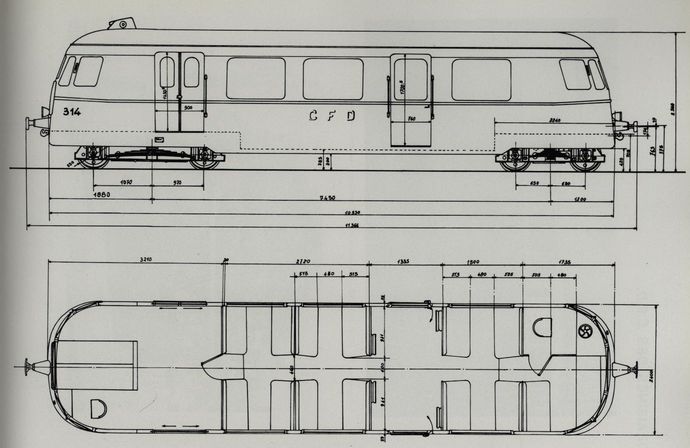

Plan de l'automotrice Billard, type A80D (Echelle 1/60° - Dessin J.-P. SOUDET)
Plan de l'automotrice Billard, type A80D (Echelle 1/60° - Dessin J.-P. SOUDET)

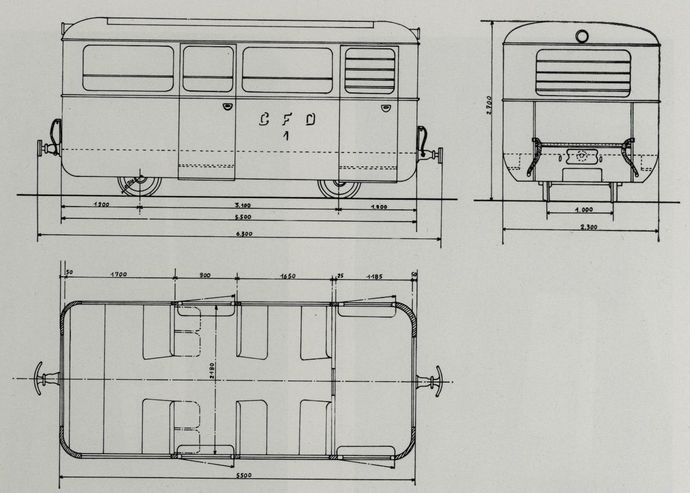

Plan de la remorque de Dion, type NE (Echelle 1/60° - Dessin DAVID)
Plan de la remorque de Dion, type NE (Echelle 1/60° - Dessin DAVID)
Tableau du matériel roulant
SérieTypeI.-et-L. nordI.-et-L. sudYonneCorseSeine-et-MarneCharent. Deux-SèvresVivarais LozèreSaône-et-LoireAutres réseaux
SérieTypeI.-et-L. nordI.-et-L. sudYonneCorseSeine-et-MarneCharent. Deux-SèvresVivarais LozèreSaône-et-LoireAutres réseaux
Locomotives
1 à 89 à 2728 à 4142 à 48-63-6449 à 5253 à 78 (1)79 à 8081 à 8384 à 86121 à 124201 à 210251301 à 319321 à 325351 à 353401 à 414Tx 1 à 3Tx 4 à 5Tx 11 à 12030 Indre-et-Loire031 Yonne031 CorseMallet 2 + 2 Vivarais130 Charentes130 I.G.031 Yonne030 Indre130 Saint-Léonard130 Decauville130 Saône-et-Loire131 Fives-LilleMallet 2 + 2 CorseMallet 1.2 + 2Mallet 2 + 2 CorseMallet 3 + 3020 Couillet030 Saint-Léonard030 Saint-LéonardXX X X XXXXXXXX X XXX XX XXXXXXXXXX X XXX X X X Dordogne
Locotracteurs
TH 1PE 511204411 à 1550 - 62 - 70201650 à 652851 à 852X et y040-003BB Thomson020 Petolat020 Crochat030 Saône-et-Loire030 Indre-et-Loire Proto030 Indre-et-Loire030 Charentes030 Vendée030 Dordogne030 Montmirail? id. ?BB 400XX XXX XX  XXX XX X  X XXXX XXX X XVendéeVendéeDordogne
Automotrices
Ae 1 à 2Ae 3 à 4Ae 7TM 21 à 22Ae 45 à 46Ae 51 à 52101 à 106111 à 116201 à 207211 à 214221 à 224301 à 307311 à 31631 à 32401 à 403501 à 503511 à 515601 à 612701 à 705801 - 803901 à 913ScemiaDe DionCrochat ILSaurerCrochat VVCrochat CCBillard A150D CorseBillard A210DDe Dion NDBillard A150D VivaraisBillard A150D2De Dion NCBillard A80D? id. ?De Dion NCBillard A135DBillard A80D? id. ?? id. ?? id. ?Billard VNXXX  X  X XXX XX XX X XXX XX  XXXX  XXX X  XX XTw. Ardèche DordogneVendéeYonneAvallon.
Remorques
56 à 58, 65 à 6659 à 641 à 3, 1 à 8, 1 à 3.R151RM 1 à 3RM 40De Dion NEDe Dion NFBillard R210? id. ?Billard RMC.F.D.   X XX   X    X   X X X XXX XXX XX
Voitures
 AAfv 1 à 3ASv 1ASfv 1005AB 1 à 25ABv 1 à 4AB 1040 à 1041Voitures à deux essieux :Salon à plates-formesSalon à portes latéralesSalon fauteuils - lits1 re/2e classe à 2 essieux? id. ? frein à vide1re/2e cl. à 2 ess. unifiésXX X XX  X X X X  XX  X X        X  X     X X    X
AC 1 à 14ABf 1215 à 1216C 1 à 51Cv 1 à 6C 1158 à 1159CC 1 à 16CCf 1267 à 1269BCifv 1751 à 1752Cv 1801 à 1810 BCCv 1ABCDfv 1 à 7 ABCv 1 à 39ABCv 1321, 1348à 1351ABCv 1521 à 1530ABCfv 1531ABBv 1501 à 1502ABCifv/y 1901à 1904ABCf/y 2101 à 2102AABifv/wy 1601à 1615 CCCv 1 à 22CCCv 1423 à 1432CCCv 1551 à 1568CCCifv/y 1951à 1956CCCf/y 2151à 2153CCCifv/wy 1651à 16661 re/2e c|_ à plates-formes? id. ? frein à vide3e cl. à 2 essieux? id. ? frein à vide3e cl. à 2 ess. unifiés3e cl. à plates-formes? id. ? frein à vide2®/3e cl. à 2 ess. unifiés3e cl. à 2 ess. unifiésVoitures à boggies :2e/3° cl. à boggies1 re/2e/3e cl. fourgon freinà vide1re/2e/3e c| frejn g vide1 re/2e/3e cl. frein à vide,unifié? id. ? Charentes? id. ? à vigie1r#/2* cl. frein à vide1re/2*/3e cl. plates-formesvestibulées1fe/2e/3e c| double sus¬pension1 re/2® cl. à couloir3e cl. frein à vide? id. ? unifié? id. ? Charentes3e cl. Plates-formes vesti¬bulées3e cl. double suspension 3e cl. à couloir    X X     X X       X   X  X X XXXXX   XX   X     X   XXX  X   X  X    XX    XX     X XXX X    X X  XX  XX
Fourgons à bagages
Df 1 à 44DBf 1 à 39Dfv 2045 à 2054 DBf 2340 à 2342Dfv 2501 à 2522DDifv 2601 à 2627 Fourgons ordinairesFourgons postesFourgons ordinaires,freins à videFourgons postes unifiésFourgons CharentesFourgons double portes,grand empattementXX      XX      XX      X     X XX  X     X   X  XXX   X XX
Wagons à marchandises
E 1 à 46F 1 à 29F 47 à 155Ff 1 à 30K 501 à 538K 4039 à 4188Kf 801 à 825 Kf 4901 Kv 4501 à 4699 G 1 à 332Gf 1 à 134Gf 5135 à 5387Gf 5901 à 5915Gv 5501 à 5900 Gv 5916 à 5921H 1 à 153Hf 1 à 114 H 6154 à 6200H 6315 à 6374Hv 6501 à 6679J 1 à 123Jf 1 à 30JT 7501 à 7512Lv 8001 à 8040 Grues n°1 à 19Couverts à denrées (ex F)Couverts à bestiaux (ex E)Couverts à voletsCouverts à volets à vigieCouverts unifiés 1re sérieCouverts unifiés 2e sérieCouverts unifiés à vigie1re sérieCouverts unifiés à vigie2e sérieCouverts unifiés frein àvideTombereauxTombereaux à vigieTomber, unifiés 1re sérieTomber, unifiés 2e sérieTombereaux unifiés freinà vide? id. ?Plates-formesPlates-formes à siège deserre-freinPlates-formes unifiées? id. ?Plates-formes frein à videPlats à pivotPlats à pivot à vigiePlats à pivot unifiésPlatsmétalliquesGrue roulante 4 tXX   XX     X      X     XX   XXXXX X      X X    XX    XX   XXX    X     XX     XX  X XX   XXXXX      X XX   XXXX   XXX X XXXXXXXX     XXX  X XX XX XX   X                        X  X  X X XXXX X XX  XXXXX  X  X XXX   X X X  X XX XXXXX   X  XXX     XXX  X XX X  X    X

source : MTVS 1981-3
