Bogies CFD pour funiculaires

Bogies CFD pour funiculaires

Les bogies CFD pour le secteur des remontées mécaniques.

Le funiculaire est le mode de transport dont les caractéristiques se rapprochent le plus de l'industrie ferroviaire, même si leurs spécificités en font un matériel roulant à part. Les funiculaires de Bourg Saint Maurice - Les Arcs Express ou du Perce-Neige de Tignes ont été conçus et fabriqués par CFD qui a développé ces bogies spécifiques dont à roues indépendantes. Une nouvelle version de ce type de bogies a été fabriquée pour POMA en 2019.

Conception

Les bogies de funiculaires se caractérisent par l'absence d'essieu rigide entre les roues. Chaque roue est indépendante. Suivant le type de voie présente sur le site, le bogie peut être équipé de roues de guidages à boudins intérieurs uniquement ou de roues à boudins intérieurs/extérieurs d'un seul coté du bogie et des roues droites, plus larges, sur l'autre coté. Les roues n'ont donc pas besoin d'être coniques pour garantir un bon positionnement de la rame dans la voie. L'écartement entre les rails est également spécifique.

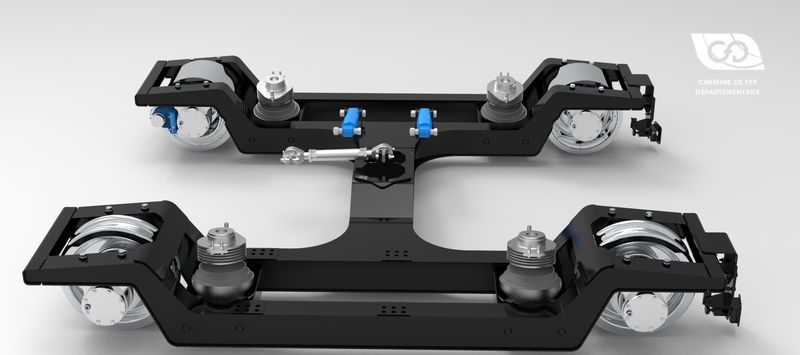

Exemple de bogie funiculaire
Exemple de bogie funiculaire

Le châssis mécano-soudé en forme de H est surbaissé au maximum afin de laisser le plus de place aux passagers au dessus. La caisse repose sur 4 plots élastiques situés sur le châssis de bogie, des amortisseurs sont situés entre ces deux éléments pour garantir un confort optimal pour les passagers. Un système de freinage spécifique est installé sur le bogie pour assurer l'arrêt du véhicule en cas de soucis sur le câble tracteur.

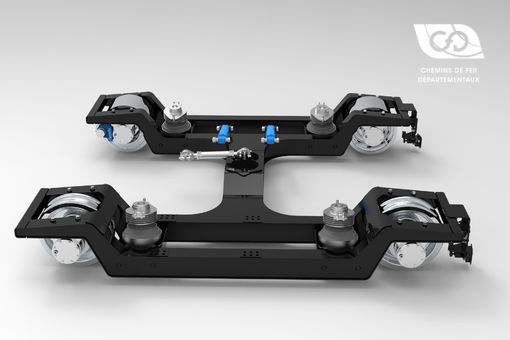

Profil bogie funiculaire

Profil bogie funiculaire

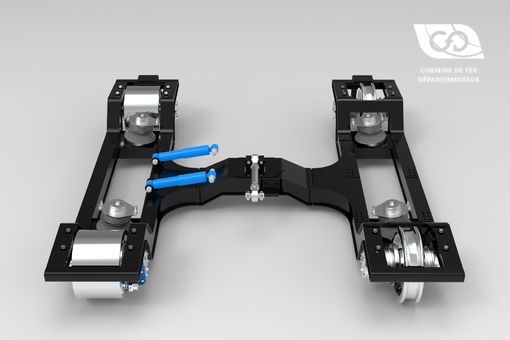

Vue de face bogie funiculaire

Vue de face bogie funiculaire

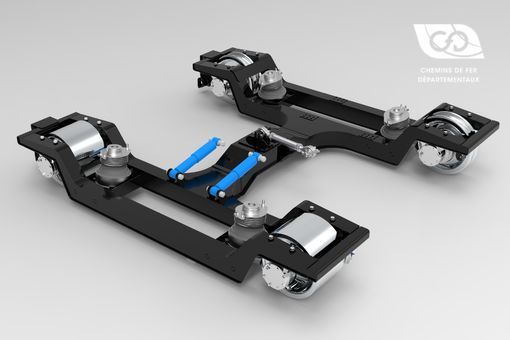

Perspective bogie funiculaire

Perspective bogie funiculaire

Application

Funiculaire.

  • léger
  • très stable
  • conception simple
Données générales
Ecartement entre les rails en mm1000
Masse du bogie3 t
Vitesse maximale45 km/h
Données générales

EQUIPEMENTS

CAPTEURS DE VITESSE
option
FREINS
de série
La liste des équipements n'est pas exhaustive. D'autres informations sont disponibles sur demande

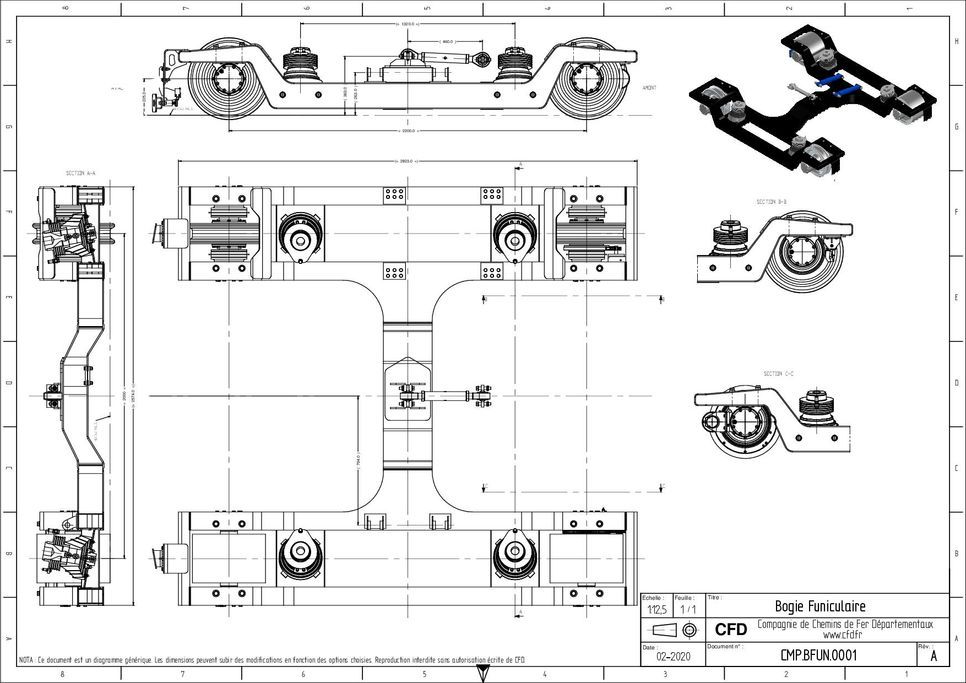

Diagramme bogie funiculaire type Tignes
Diagramme bogie funiculaire type Tignes
