Réducteur pour transmission SRPM

Le réducteur deux gammes pour transmission SRPM est un développement 100% CFD basé sur notre historique de fabricant-concepteur de boites de vitesses.

Présentation

La technologie des moteurs de traction à aimants permanents s'est fortement développée ces dernières années avec l'arrivée sur le marché de solutions industrielles pour applications sévères chez de nombreux fabricants. Ces nouveaux moteurs de traction offre des performances en puissance équivalente aux solutions traditionnelles mais dans un encombrement très réduit. Ces solutions sont donc très performantes en termes de densité de puissance mais sont limitées au niveau du couple par les systèmes de conversion de puissance associée. Pour palier cela CFD a développé un réducteur pouvant recevoir de 1 à 4 moteurs de traction et disposant d'une gamme lente pour la traction de charges élevées et d'une gamme rapide pour des déplacements haut-le-pied ou avec une charge plus réduite jusqu'à 100 km/h.

Réducteur deux gammes vue de dessus
Réducteur deux gammes vue de dessus

Le réducteur est disponible avec une multitude de ratios différents sur les deux gammes. En fonction du nombre de moteurs SRPM installé, les ratios sont adaptés pour couvrir tous les besoins de nos clients. Le système de lubrification interne garantit un fonctionnement optimal des roulements et engrenages. Une position neutre permet un remorquage de la charge sans entraîner les moteurs de tractions (nécessaire à cause de la présence d'aimant permanent générant une tension élevée aux bornes des convertisseur en remorquage)

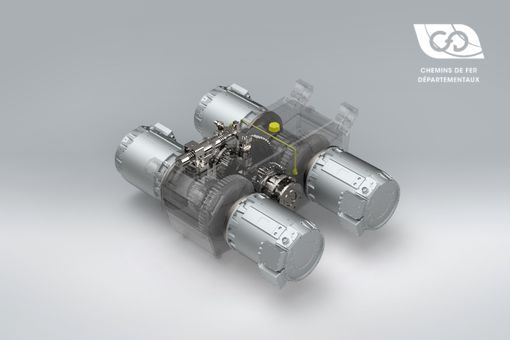

Vue interne réducteur

Vue interne réducteur

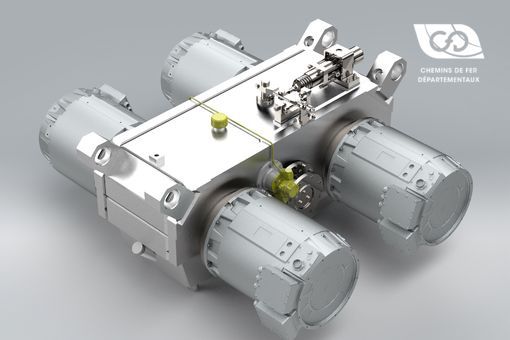

Vue isométrique réducteur

Vue isométrique réducteur

Application

Locomotives lourdes
Engins de travaux.

  • jusqu'à 4 moteurs SRPM
  • Deux gammes, réduction de 2,33 à 0,66
  • Position neutre pour remorquage
Données générales
Type de dentureParallèle à denture hélicoïdale
Vitesse maxi d'entrée3200 tr/min
Couple maxi en sortie40 000 N.m en pointe, 20 000 N.m en continu
Données générales

EQUIPEMENTS

CAPTEURS DE VITESSE
option
LUBRIFICATION
pompe interne
La liste des équipements n'est pas exhaustive. D'autres informations sont disponibles sur demande
Diagramme du réducteur deux gammes SRPM
Diagramme du réducteur deux gammes SRPM
