Pont réducteur CFD PR18

Pont réducteur CFD PR18

Réducteur sur essieu pour charges moyennes

Petit frère du pont PR21, le pont PR18 est dédié aux machines plus légères (autorails, engins de travaux). Il en garde la même conception avec ses deux étages de réductions intégrés mais dans un encombrement plus réduit.

Présentation

Le pont CFD PR18 dispose d'une portée de calage de roue de 185mm, autorisant jusqu'à 16 t ou plus de charge à l'essieu. A l'inverse du pont PR21, le couple conique est installé sur l'essieu. Ce montage permet la possibilité de créer un pont secondaire à un seul étage, nécessaire suivant le type de bogie utilisé. L'étage primaire est constitué d'une étage de réduction à arbres parallèles situé sur l'arbre d'entrée. CFD calcule ses ponts pour des utilisations intensives, ainsi les modules d'engrenages utilisés garantissent une durée de vie et une fiabilité sans pareil.

Pont réducteur type PR18
Pont réducteur type PR18

En standard, le pont est disponible avec un ratio de 2,41 pour les applications autorails par exemple ou avec un ratio de 7,077 pour les montages sur des locomotives légères (réseaux métriques par exemple). D'autres ratios sont disponibles sur demandes. Les doubles étages de réductions permettent d'adapter aisément le ratio final sans modifications du carter de pont. Le système de lubrification interne garantit un fonctionnement optimal des roulements et engrenages.

Vue pont CFD PR18

Vue pont CFD PR18

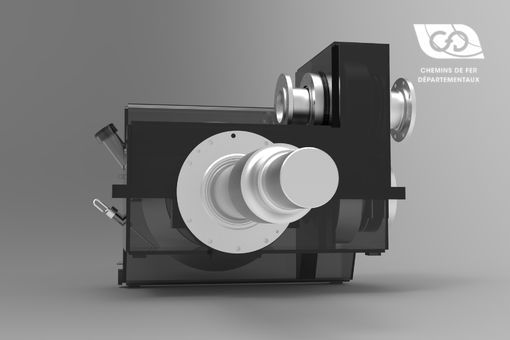

Profil pont PR18

Profil pont PR18

Application

Autorails
Locomotives légères
Engins de travaux.

  • jusqu'à 16t de charge à l'essieu
  • rapport de réduction de 2,48 ou 7,077 en standard. Autres ratios sur demandes
  • double étage de réduction
  • bride d'entrée DIN 180 ou 225
Données générales
Réducteur inférieurCouple conique Klingelnberg
Réducteur supérieurParallèle à denture hélicoïdale
Portée de calage de roue maxi185 mm
Vitesse maxi de rotation en entrée2900 tr/min
Couple de sortie36000 N.m en pointe
Données générales

EQUIPEMENTS

CAPTEURS DE VITESSE
option
GRAISSAGE
pompe interne
La liste des équipements n'est pas exhaustive. D'autres informations sont disponibles sur demande
Diagramme pont PR18
Diagramme pont PR18
En savoir plus

Machines connexes

Pont réducteur CFD PR23.

Réducteur sur essieu pour charges lourdes

Le pont PR23 est dédié aux machines lourdes à très lourdes (locomotives, ...

Pont réducteur CFD PR23.

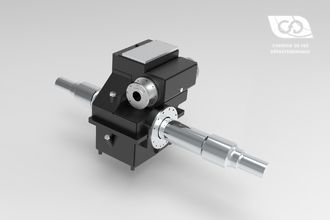

Pont réducteur PR21
